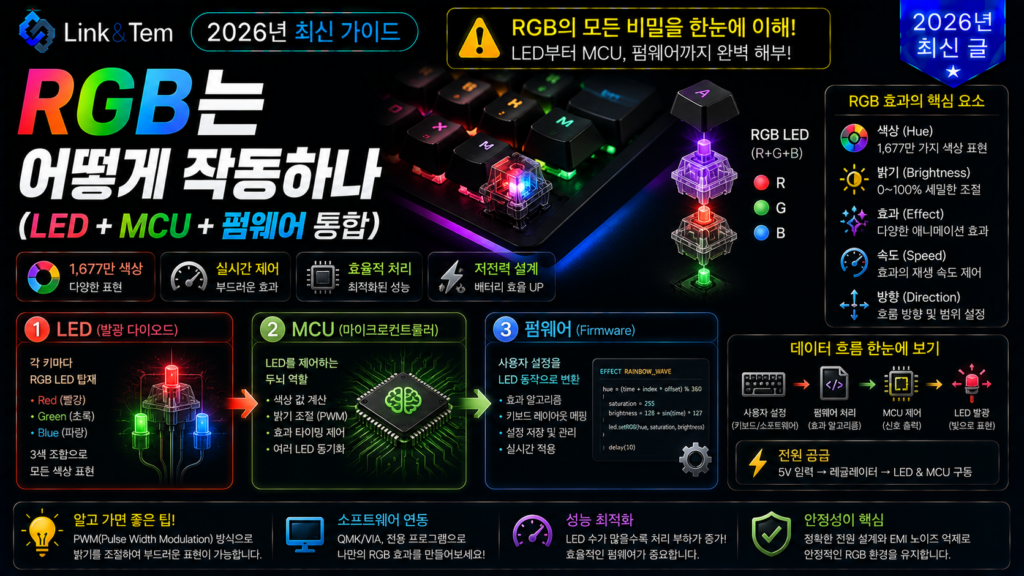

RGB 키보드 작동 원리, LED부터 펌웨어까지 한 번에 이해하기
빛나는 키캡 안에서 실제로 무슨 일이 벌어지는지 뜯어봤습니다
- RGB 키보드 작동 원리는 LED·MCU·펌웨어 세 층이 맞물려야 완성됩니다.
- SMD RGB LED와 WS2812B 같은 어드레서블 LED는 배선과 제어 방식이 근본적으로 다릅니다.
- MCU는 키 매트릭스를 스캔하는 동시에 LED 드라이버 IC에 명령을 보내 색을 만듭니다.
- QMK 같은 펌웨어가 실제 애니메이션 로직, 밝기 계산, 동기화를 담당합니다.
- USB 전력 한계 때문에 RGB 밝기와 발열은 설계 단계부터 제한받습니다.
타건할 때마다 키보드 밑에서 빛이 물결처럼 번진다면, RGB 키보드 작동 원리가 그 뒤에 숨어 있습니다.
밝기를 최대로 올렸더니 입력이 버벅이거나, 특정 구간에서만 색이 흐트러지는 경우도 있습니다. 대부분 LED·MCU·펌웨어 중 한 곳에서 병목이 생긴 겁니다.
이 글에서는 SMD LED부터 IS31FL3733 같은 드라이버 IC, QMK 펌웨어 로직까지 실제 구조를 순서대로 뜯어봅니다. 원리를 알면 스펙표의 숫자도, 튜닝 팁도 훨씬 쉽게 읽힙니다.
1. RGB 키보드 작동 원리, LED 하나로는 설명되지 않는 이유
RGB 키보드 작동 원리를 한 문장으로 줄이면 이렇습니다. LED가 빛을 내고, MCU가 그 LED를 언제 얼마나 켤지 계산하고, 펌웨어가 색상과 애니메이션 규칙을 정합니다.
세 층 중 하나만 봐서는 전체 그림이 안 보입니다. LED 자체는 전류가 흐르면 빛나는 수동적인 부품일 뿐입니다.
색과 밝기, 움직이는 패턴을 만드는 건 그 위에 얹힌 제어 회로와 소프트웨어입니다. 이 관계를 모르면 “LED만 좋으면 예쁘게 빛난다”는 오해를 하기 쉽습니다.
실제로는 저렴한 LED라도 MCU와 펌웨어가 잘 맞물리면 부드러운 그라데이션이 나옵니다. 반대로 비싼 LED를 써도 제어 로직이 엉성하면 색이 튀거나 밀립니다.
예를 들어 104키 풀사이즈 키보드에 퍼키 RGB를 넣으면 LED가 100개 넘게 들어갑니다. 이 많은 LED를 초당 수십 번씩 갱신하려면 MCU 연산 속도와 통신 방식이 뒷받침돼야 합니다.
흔한 실수는 LED 스펙만 보고 키보드를 고르는 것입니다. 같은 LED를 써도 MCU와 드라이버 IC를 어떻게 조합했느냐에 따라 반응 속도와 색 균일도가 크게 달라집니다.
RGB 키보드 작동 원리는 흔히 “레이어 구조”에 비유됩니다. 맨 아래는 물리적으로 빛을 내는 LED, 중간은 그 빛을 실시간으로 제어하는 MCU와 드라이버 IC, 맨 위는 어떤 색과 패턴을 보여줄지 결정하는 펌웨어입니다. 어느 한 층만 업그레이드해서는 체감 차이가 크지 않은 이유도 여기에 있습니다.
2. SMD RGB LED와 어드레서블 LED의 구조 차이
키보드에 들어가는 RGB LED는 크게 두 종류로 나뉩니다. 하나는 일반 SMD RGB LED, 다른 하나는 WS2812B 같은 어드레서블(addressable) LED입니다.
2-1. SMD RGB LED
일반 SMD RGB LED는 빨강·초록·파랑 다이(die) 세 개만 들어 있고, 자체 제어 회로가 없습니다. 색을 바꾸려면 외부 드라이버 IC가 각 채널의 전류를 따로 조절해야 합니다.
배선도 채널 수만큼 늘어납니다. LED 하나에 R·G·B 세 개의 신호선이 필요해서, LED가 많아질수록 회로 설계가 복잡해집니다.
2-2. 어드레서블 LED(WS2812B)
반면 WS2812B는 LED 다이와 제어 칩이 한 패키지 안에 통합돼 있습니다. 5050 크기 패키지 안에 RGB 다이와 디지털 제어 회로가 함께 들어갑니다.
데이터는 단일 신호선(DIN)으로 24비트씩 전달됩니다. 8비트씩 세 구간으로 나뉘어 각각 R·G·B 밝기값을 담당하며, 이론상 약 1,677만 가지 색을 표현할 수 있습니다.
한 LED가 데이터를 받아 저장한 뒤, 나머지 데이터를 다음 LED로 그대로 전달(DOUT)합니다. 이 방식 덕분에 LED를 수십, 수백 개 연결해도 신호선은 딱 한 줄이면 됩니다.
제품 스펙에 “개별 RGB(Per-Key RGB)”라고 적혀 있다면 어드레서블 방식일 가능성이 높습니다. 반대로 “존(Zone) RGB”는 여러 키를 하나의 채널로 묶어 SMD LED와 단순 드라이버로 구현한 경우가 많습니다.
3. MCU가 LED를 제어하는 RGB 키보드 작동 원리의 핵심
MCU는 사실 두 가지 일을 동시에 합니다. 하나는 키가 눌렸는지 확인하는 키 매트릭스 스캔, 다른 하나는 LED에 어떤 색을 표시할지 계산하는 작업입니다.
퍼키 RGB 키보드 상당수는 WS2812B를 MCU가 직접 제어하지 않고, 중간에 전용 LED 드라이버 IC를 하나 더 둡니다. 대표적인 예가 IS31FL3733입니다.
IS31FL3733은 I2C 통신으로 최대 12×16 매트릭스, 즉 드라이버 하나당 최대 64개의 RGB LED를 제어할 수 있는 칩입니다. 키보드 한 대에 이 드라이버를 최대 4개까지 붙여 LED 수를 늘리는 구조가 흔합니다.
각 LED 채널은 8비트 PWM으로 밝기가 조절됩니다. 256단계로 세밀하게 밝기를 나눌 수 있어서, MCU는 색상값만 계산해 I2C로 넘기고 실제 점멸 타이밍은 드라이버 IC가 처리합니다.
이렇게 역할을 나누는 이유는 MCU 부담 때문입니다. MCU가 키 입력까지 실시간으로 처리하면서 LED 수백 개의 밝기를 직접 PWM으로 계산하면 입력 반응 속도가 떨어질 수 있습니다.
반대로 소형 커스텀 키보드에서는 별도 드라이버 IC 없이 MCU가 WS2812B 신호선을 직접 제어하기도 합니다. 이 경우 정확한 타이밍(800kbit/s)을 맞추기 위해 MCU의 특정 타이머나 DMA 기능을 활용합니다.
자주 하는 오해는 “MCU 클럭이 높으면 RGB가 무조건 부드럽다”는 생각입니다. 실제로는 클럭보다 LED 드라이버 유무와 통신 방식이 반응 속도와 발열에 더 크게 작용합니다.
4. 펌웨어가 색상과 패턴을 만드는 법
LED와 드라이버 IC까지는 하드웨어 영역입니다. 실제로 무지개가 흐르거나, 키를 누를 때 잔물결이 퍼지는 효과 자체는 펌웨어가 계산합니다.
커스텀 키보드에서 가장 많이 쓰이는 펌웨어는 QMK입니다. QMK는 RGB Matrix라는 별도 기능층을 통해 LED 인덱스, 물리적 좌표, 효과 로직을 관리합니다.
펌웨어 안에는 LED 하나하나의 좌표값(x, y)이 저장돼 있습니다. 이 좌표를 기준으로 “타이핑한 위치에서부터 빛이 퍼진다”거나 “왼쪽에서 오른쪽으로 색이 흐른다” 같은 계산을 매 프레임 수행합니다.
색상 계산은 보통 HSV(색상·채도·명도) 값으로 이뤄집니다. 펌웨어가 시간에 따라 Hue 값을 조금씩 바꾸면, 우리 눈에는 무지개가 흐르는 것처럼 보입니다.
VIA 같은 설정 툴은 이 펌웨어 위에 올라가는 UI일 뿐입니다. 실제 효과 목록과 밝기 한계는 펌웨어 코드에 이미 정의돼 있고, VIA는 그 값을 편하게 바꾸도록 도와줄 뿐입니다.
제조사마다 RGB 소프트웨어 이름은 다르지만(예: 아이코닉·시너지·G허브 등), 내부 동작 원리는 대부분 비슷합니다. LED 좌표 테이블과 효과 함수를 펌웨어 또는 드라이버 소프트웨어가 실시간으로 계산하는 구조입니다.
실수하기 쉬운 부분은 “효과를 추가하면 무조건 부드럽다”는 생각입니다. 복잡한 효과일수록 MCU가 매 프레임 계산해야 할 양이 늘어나서, 저사양 MCU에서는 오히려 반응이 느려질 수 있습니다.
같은 키보드인데 RGB 효과 종류가 유독 많다면, 대부분 오픈소스 펌웨어(QMK) 기반일 가능성이 높습니다. 오픈소스 펌웨어는 커뮤니티가 계속 새 효과를 추가하기 때문에 효과 목록이 상용 소프트웨어보다 빠르게 늘어납니다.
5. 전력과 발열, RGB 밝기가 제한되는 이유
RGB 키보드 작동 원리를 이해하는 데 빠지기 쉬운 부분이 전력입니다. LED는 켤 때마다 전류를 소모하고, LED 수가 많아질수록 전체 소비 전류도 비례해서 늘어납니다.
USB 2.0 포트는 5V에 최대 500mA(2.5W)까지만 공급하도록 규격이 정해져 있습니다. USB 3.0은 이보다 넉넉한 900mA까지 가능합니다.
퍼키 RGB LED 하나가 최대 밝기에서 채널당 최대 20mA 안팎을 끌어 쓴다고 가정하면, LED 100개를 전부 흰색 최대 밝기로 켜는 것만으로도 USB 전력 한계에 근접하거나 넘어설 수 있습니다.
그래서 대부분의 키보드는 펌웨어 단에서 밝기 상한선을 걸어둡니다. 사용자가 슬라이더를 100%까지 올려도, 실제로는 안전 마진을 둔 값 이상으로는 올라가지 않게 설계돼 있습니다.
발열도 함께 따라옵니다. LED 자체보다 드라이버 IC와 전원 레귤레이터 주변이 더 뜨거워지는 경우가 많은데, 이는 다수의 채널을 동시에 스위칭하면서 생기는 정상적인 현상입니다.
흔한 실수 사례는 무선 키보드에서 최대 밝기 RGB를 오래 켜두는 것입니다. 무선 모드에서는 배터리가 USB 전력 한계 대신 자체 방전 한계를 받기 때문에, 밝기를 올릴수록 배터리 소모 속도가 눈에 띄게 빨라집니다.
USB 허브를 여러 단 거쳐 키보드를 연결하면 실제로 공급받는 전력이 규격보다 낮아질 수 있습니다. RGB 밝기가 갑자기 낮아지거나 키보드가 순간적으로 인식이 끊긴다면, 허브 구조부터 점검해보는 게 좋습니다.
6. 언더글로우·퍼키·SMD 방식 비교
지금까지 살펴본 RGB 키보드 작동 원리를 실제 제품 유형으로 정리하면 세 가지로 나뉩니다. 언더글로우, 퍼키 RGB, 존(Zone) SMD 방식입니다.
언더글로우는 LED 수가 적어서 전력 부담이 작고, 배선도 단순합니다. 대신 키캡 하나하나의 색을 다르게 줄 수는 없습니다.
퍼키 RGB는 지금까지 설명한 RGB 키보드 작동 원리가 가장 복잡하게 얽히는 방식입니다. LED 수가 많은 만큼 드라이버 IC, 펌웨어 로직, 전력 설계가 모두 정교해야 합니다.
존 SMD 방식은 절충안입니다. 화려함은 덜하지만 저렴하고, 발열과 전력 부담이 적어서 보급형 키보드에 많이 쓰입니다.
“RGB가 화려하다”는 인상은 대개 퍼키 방식에서 나옵니다. 반대로 “RGB인데 밋밋하다”는 후기는 존 SMD 방식일 확률이 높습니다. 구매 전 제품 스펙표에서 “개별 키 RGB”인지 “구역 RGB”인지부터 확인하면 기대와 실제 사용감의 차이를 줄일 수 있습니다.
❓ 자주 묻는 질문
네, 체감할 만큼 빨라집니다. RGB 키보드 작동 원리상 LED가 많이 켜질수록 전류 소모가 늘어나므로, 무선 모드에서는 밝기를 낮추거나 절전 모드를 켜는 게 배터리 유지에 유리합니다.
줄어듭니다. 밝기는 각 LED 채널의 PWM 듀티비를 낮추는 방식으로 조절되기 때문에, 밝기가 낮을수록 평균 전류 소모도 함께 줄어듭니다.
LED 개별 편차 때문입니다. 같은 모델의 LED라도 생산 로트에 따라 밝기와 색 온도가 미세하게 다를 수 있어, 육안으로 구별될 만큼 차이가 나는 경우가 있습니다.
용도에 따라 다릅니다. 키별로 세밀하게 색을 지정하고 싶다면 어드레서블 방식이 유리하고, 단순히 은은한 무드등 느낌이면 SMD 존 방식으로도 충분합니다.
보통 MCU가 키 입력 처리와 LED 계산을 동시에 감당하지 못할 때 발생합니다. 복잡한 애니메이션 효과일수록, 저사양 MCU에서는 프레임이 떨어질 가능성이 높아집니다.
📚 함께 보면 좋은 글
RGB 키보드 작동 원리를 이해했다면, 이어서 함께 보면 좋은 글입니다.
🔗 공식 자료
📖 출처
1. Worldsemi, WS2812B 데이터시트
2. Lumissil Microsystems, IS31FL3733 데이터시트
3. QMK Firmware 공식 문서, RGB Matrix Lighting
4. USB Implementers Forum(USB-IF), USB 2.0 Specification
5. Pololu Corporation, WS2812B 타이밍·프로토콜 기술문서
RGB 키보드 작동 원리는 결국 LED·MCU·펌웨어 세 층의 합작품입니다. LED는 빛을 내고, MCU와 드라이버 IC가 그 빛을 정밀하게 제어하며, 펌웨어가 색상과 패턴이라는 최종 결과물을 완성합니다. 구조를 알고 나면 밝기 제한이나 발열, 효과 버벅임 같은 현상도 훨씬 자연스럽게 이해됩니다.
